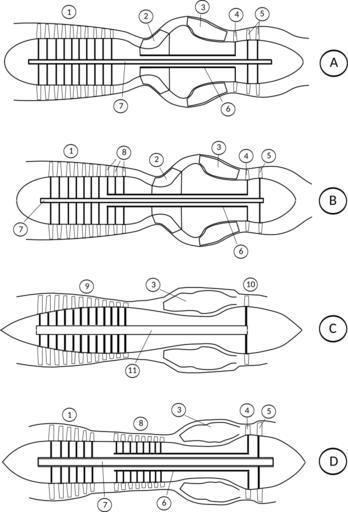

| Keywords: Bristol Olympus preliminary configurations 1945-1946.svg en Alternative configurations A-D studied by Bristol Engine Division for a new high thrust turbojet 1945-1946 D is the final scheme that led to B E 10 Olympus turbojet 1 LP axial compressor 2 HP centrifugal compressor 3 Combustion chambers 4 HP turbine 5 LP turbine 6 HP spool 7 LP spool 8 HP axial compressor 9 Axial compressor single section 10 Turbine single stage 11 Single spool it Studi preliminari Della Bristol Engine Division per un turbogetto ad alta spinta anni 1945-1946 La D รจ lo schema definitivo adottato alla base della versione B E 10 Olympus 1 Compressore assiale di bassa pressione 2 Compressore centrifugo di alta pressione 3 Camere di combustione 4 Turbina di alta pressione 5 Turbina di bassa pressione 6 Albero di alta pressione 7 Albero di bassa pressione 8 Compressore assiale di alta pressione 9 Compressore assiale singola sezione 10 Turbina singolo stadio 11 Albero motore own Nubifer 2011-04-19 Based on drawings found on http //www flightglobal com/pdfarchive/view/1955/1955 20- 201748 html Flight International article Cc-zero Rolls-Royce Olympus Jet engine schematic diagrams | ||||
