| View Original: | Color TFT-LCD Cells-Schematic.png (480x423) | |||
| Download: | Original | Medium | Small | Thumb |
| Courtesy of: | commons.wikimedia.org | More Like This | ||

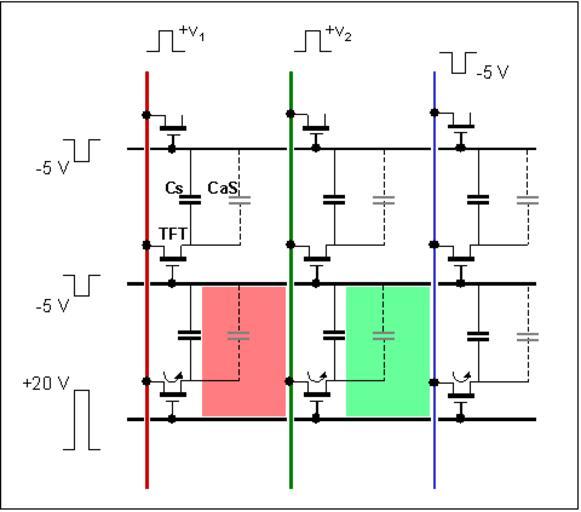

| Keywords: Color TFT-LCD Cells-Schematic.png Schéma électrique équivalent des cellules TFT d'un écran à cristaux liquides TFT-LCD où la pixel inférieur est allumé en jaune / Equivalent electric schematic of a TFT array in a LCD display A yellow pixel is lit by polarising R and B sub-pixels of the bottom pixel Les lignes horizontales commandes les grilles des transistors à effet de champ; les lignes verticales pilotent les sources / Horizontal lines drive the gates of the field-effect transistors FET while vertical ones command gray level through the sources Cs Capacité de stockage du sous-pixel / subpixel storage capacitance Cgs Capacité parasite entre l'électrode du sous-pixel et l'électrode avant / parasitic capacitance between cell electrode and front electrode Comments are welcome Image talk Color TFT-LCD Cells-Schematic png Commentaires bienvenus 2005-12-05 own assumed Lozère schematic drawings of LCDs TFT circuits | ||||
