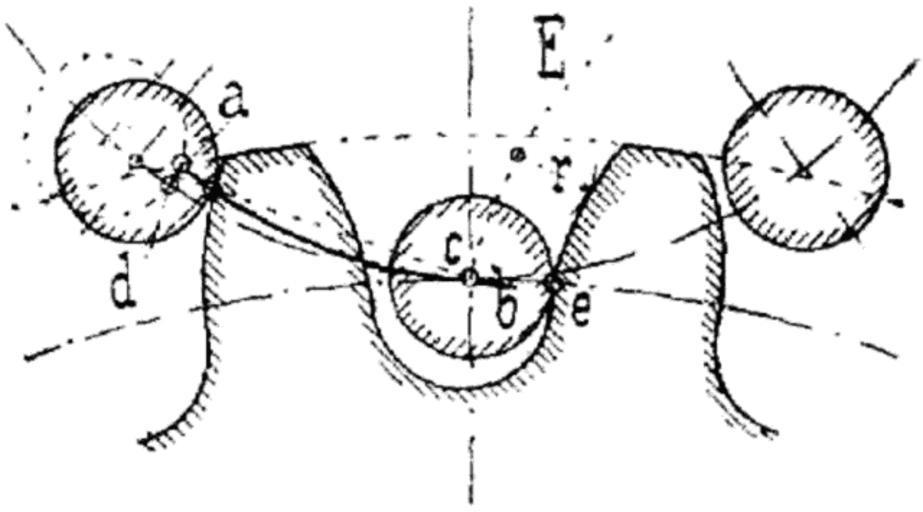

| Keywords: L-Triebstockverzahnung.png Triebstockverzahnung enthält an dem einen Rade axial stehende runde Stifte als Zähne Wegen der Einfachheit der Herstellung ist diese Verzahnung sehr früh schon benutzt worden z B zum Antrieb der Mühlspindeln mit der sogenannten Laterne dem kleinen aus zwei Scheiben und den Stiften bestehenden Rade von der Wasserradwelle aus mit Pflöcken die seitlich an einem größeren Kranze vorstehen Dasselbe Getriebe Kronradgetriebe findet sich vielfach in größeren Uhrwerken Ferner bildet man Zahnstangen mit Triebstöcken leiterförmig aus Sonst wird diese Verzahnung nur seiten benutzt “ Erweitert man den im Teilkreise liegenden Punkt c s die Figur der Punktverzahnung Bd 7 S 297 zu einem Kreise vom Durchmesser 2 r gleich der Zahnstärke so hat man zu der Epicykloide E welche den Kopf des Gegenzahnes bildete eine Aequidistante im Abstande r nach innen zu legen um die zum Triebstock passende Kopfform zu erhalten Diese geht theoretisch von dem Punkte e welcher in der den Teilkreis in c berührenden Tangente liegt erst ein kleines Stück nach unten dann scharf umkehrend aufwärts Der absteigende Zweig der bis innerhalb des Teilkreises reicht liegt frei in der Zahnlücke Der Eingriff beginnt daher eigentlich erst zwischen e und c bei b im tiefsten Punkte der Kurve a c e Zeichnet man den Triebstock mehrmals auf dem Teilkreise etwas versetzt auf so ist jedesmal der dem Punkte c am nächsten liegende Punkt der Triebstockkreise ein Punkt der Eingrifflinie; danach ist ab die Eingriffstrecke a d das sehr kurze arbeitende Stück des Umfanges d b der Eingriffbogen welcher > t sein muß wonach die Kopfhöhe k des eingreifenden Rades zu bestimmen ist Die y Fußkurve kann ein die Lücke ausfüllender Halbkreis sein Lindner Lexikon Triebstockverzahnung Lueger Lexikon der gesamten Technik S 38813 vgl Lueger Bd 8 S 619 ff Lueger Lueger/Machine elements Drawings of gears and gearboxes Gear tooth design | ||||
